格賓網生態擋土墻工程設計

        格賓網生態擋土墻作為護坡，護岸，道路防護工程中防護措施，越來越多的被采納應用，實際應用效果顯著，本文簡單介紹格賓網擋土墻的工程設計，其中涉及到格賓網設計，擋墻設計，填料及反濾層，為相關工程設計提供參考借鑒。
（1）格賓網

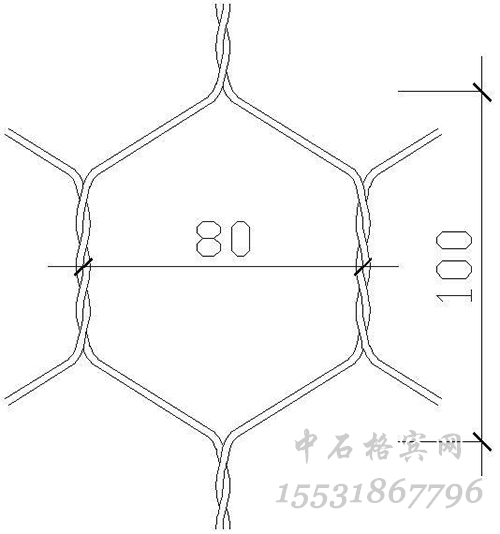

       本工程所使用的格賓網片網格編織采用2.7mm的鋼絲。網片邊框制作采用3.4mm鋼絲。鋼絲抗拉強度不小于420N/mm2，延伸率不低于10%。鋼絲表面采用熱鍍鋅保護，鍍鋅量不小于245g/㎡。鍍鋅鋼絲直徑容許誤差為±0.06mm。格賓網片規格有2m×1m和1m×1m兩種。網片由廠家預制，尺寸允許誤差為±10cm。石籠網片網格尺寸為80mmX100mm的六邊形（見圖1)，網格尺寸允許誤差為±10mm。

 （2）格賓網箱

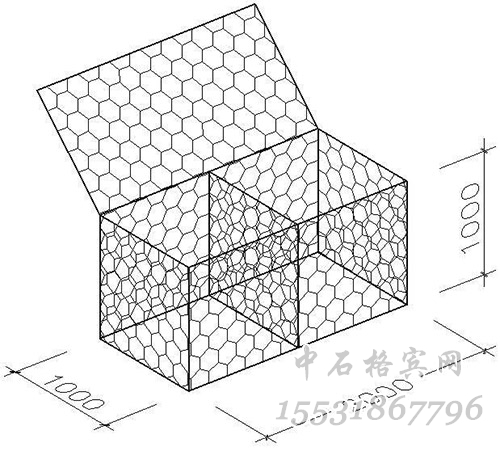

        本工程所使用的格賓網箱規格為2×1×1m(長×寬×高），由2種規格的石籠網片綁扎而成。網箱用網片分隔成2個獨立單元（見圖2)。

 （3）網箱填料

        填料采用級配碎石和卵石，石料強度等級MU60，密度不小于2.6t/m3，粒徑范圍D=80?200mm,粒徑小于網孔尺寸（80mm)的石料應少于15%。

 （4）擋墻尺寸

         格賓擋墻防洪堤的斷面結構見圖3。墻體高度3.0m,墻頂寬度1.0m,墻底寬度3.0m,墻面、墻背傾斜坡度均為1:0.5。

  （5）反濾層

         擋土墻墻背滿鋪規格50mX5m，單位面積質量450g/m2的滌綸短纖針刺無紡土工布作為反濾層。

        以上格賓網生態擋土墻工程設計未說明工程設計計算方法，鑒于小編專業知識不足，在此僅敘述簡單參數，有關工程計算及相關參數的確立，需專業人士，本文相關內容僅供參考，如有疑問請致電安平縣中石絲網制造有限公司，15531867796，也可百度地圖直達隨時驗廠，選購格賓網、石籠網，一定要選有實力，有規模的實體廠家，安平中石隨時恭候您的光臨。
