雙隔板雷諾護墊和單隔板雷諾護墊的組裝步驟【圖解】

雷諾護墊的組裝

   （1）此步驟需安排在一塊平整堅硬的場地上開展作業，選擇場地時請注意既要方便雷諾護墊的組裝、搬運，又要不影響現場其它作業內容的實施。

   （2）打開成捆包裝的雷諾護墊，取出一個完整的雷諾護墊，用鉗子或人工腳踩的方式校正彎曲、變形的部份。需注意以下幾方面：雷諾護墊面板之間的折痕彎曲；搬運過程中由于操作不當所產生的彎曲變形。

   （3）雷諾護墊單隔板和雙隔板的安裝差異主要是在組裝時的隔板處理工藝上面，其它步驟相同。

          單隔板雷諾護墊組裝工藝：立起隔板及前后面板，用邊緣鋼絲延長段固定各角點，確保雷諾護墊上部邊緣在同一水平面上，所有豎直隔板及面板均應垂直于底板。

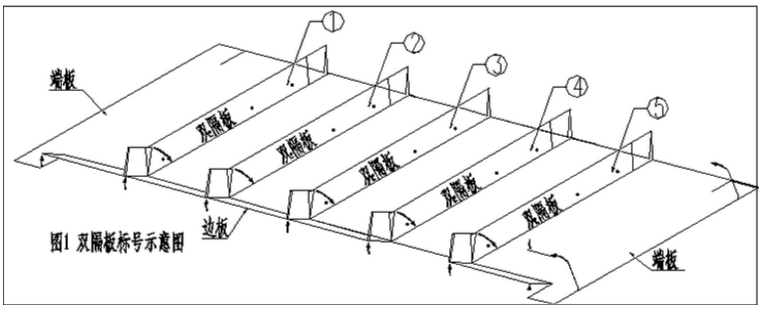

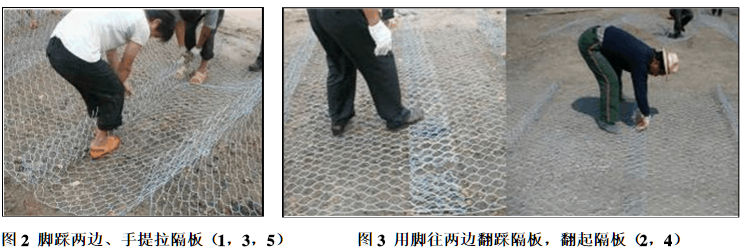

          雙隔板雷諾護墊組裝工藝：展開護墊，6m長標準規格的雷諾護墊中間有5個雙隔板（如圖1所示）。標號為1，3，5的隔板在工廠打包時已經按照隔板高度對折好邊緣，在現場只需腳踩隔板兩邊，提拉隔板，使隔板與底板垂直（如圖2）；標號為2，4的隔板需在現場折邊，用腳往兩邊翻踩隔板，再翻起隔板使之與底板垂直（如圖3所示）；

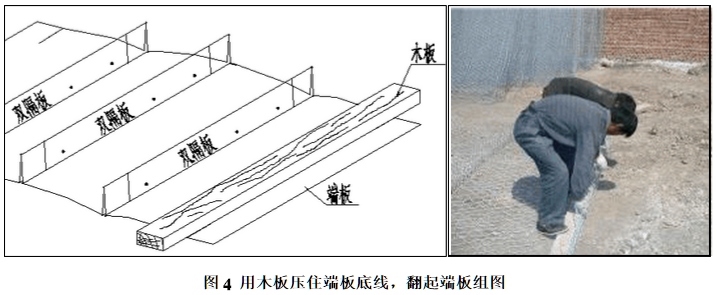

   （4）用木板沿切口壓住底網，用手翻起端板，要確保端板底線在同一直線上，且高度統一并準確（如圖4）。

   （5）翻起邊板，用點扎的形式固定隔板與邊板以及邊板與端板，共計14處。單隔板由于由邊緣鋼絲延長段可用，每處只絞合一個點；雙隔板每處絞合2個點。（如圖4）

   （6）用于轉彎段的雷諾護墊，可以通過裁剪雷諾護墊單元進行套接處理。

     組裝雷諾護墊的原則：形狀規則、絞合點牢固、所有豎直面板上邊緣在同一水平面上。
